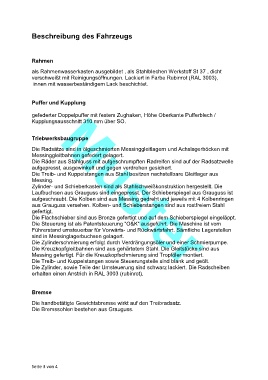

Beschreibung des Fahrzeugs




               Rahmen

               als Rahmenwasserkasten ausgebildet , als Stahlblechen Werkstoff St 37 , dicht
               verschweißt mit Reinigungsöffnungen. Lackiert in Farbe Rubinrot (RAL 3003),
                innen mit wasserbeständigem Lack beschichtet.


               Puffer und Kupplung

               gefederter Doppelpuffer mit festem Zughaken, Höhe Oberkante Pufferblech /
               Kupplungsausschnitt 310 mm über SO.


               Triebwerksbaugruppe

               Die Radsätze sind in ölgeschmierten Messinggleitlagern und Achslagerböcken mit
               Messinggleitbahnen gefedert gelagert.
               Die Räder aus Stahlguss mit aufgeschrumpften Radreifen sind auf der Radsatzwelle
               aufgepresst, ausgewinkelt und gegen verdrehen gesichert.
               Die Treib- und Kuppelstangen aus Stahl besitzen nachstellbare Gleitlager aus
               Messing.
               Zylinder- und Schieberkasten sind als Stahlschweißkonstruktion hergestellt. Die
               Laufbuchsen aus Grauguss sind eingepresst. Der Schieberspiegel aus Grauguss ist
               aufgeschraubt. Die Kolben sind aus Messing gedreht und jeweils mit 4 Kolbenringen
               aus Grauguss versehen. Kolben- und Schieberstangen sind aus rostfreiem Stahl
               gefertigt.
               Die Flachschieber sind aus Bronze gefertigt und auf dem Schieberspiegel eingeläppt.
               Die Steuerung ist als Patentsteuerung “O&K“ ausgeführt. Die Maschine ist vom
               Führerstand umsteuerbar für Vorwärts- und Rückwärtsfahrt. Sämtliche Lagerstellen
               sind in Messinglagerbuchsen gelagert.
               Die Zylinderschmierung erfolgt durch Verdrängungsöler und einer Schmierpumpe.
                           Muster
                           Muster
               Die Kreuzkopfgleitbahnen sind aus gehärtetem Stahl. Die Gleitstücke sind aus
               Messing gefertigt. Für die Kreuzkopfschmierung sind Tropföler montiert.
               Die Treib- und Kuppelstangen sowie Steuerungsteile sind blank und geölt.
               Die Zylinder, sowie Teile der Umsteuerung sind schwarz lackiert. Die Radscheiben
               erhalten einen Anstrich in RAL 3003 (rubinrot).


               Bremse

               Die handbetätigte Gewichtsbremse wirkt auf den Treibradsatz.
               Die Bremssohlen bestehen aus Grauguss.
