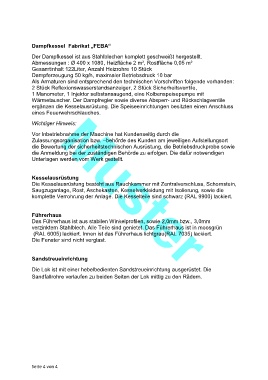

Dampfkessel Fabrikat „FEBA“

Der Dampfkessel ist aus Stahlblechen komplett geschweißt hergestellt.
Abmessungen : Ø 400 x 1080, Heizfläche 2 m², Rostfläche 0,05 m²
Gesamtinhalt 122Liter, Anzahl Heizrohre 10 Stück
Dampferzeugung 50 kg/h, maximaler Betriebsdruck 10 bar
Als Armaturen sind entsprechend den technischen Vorschriften folgende vorhanden:
2 Stück Reflexionswasserstandsanzeiger, 2 Stück Sicherheitsventile,
1 Manometer, 1 Injektor selbstansaugend, eine Kolbenspeisepumpe mit
Wärmetauscher. Der Dampfregler sowie diverse Absperr- und Rückschlagventile
ergänzen die Kesselausrüstung. Die Speiseeinrichtungen besitzten einen Anschluss
eines Feuerwehrschlauches.

Wichtiger Hinweis:
Vor Inbetriebnahme der Maschine hat Kundenseitig durch die
Zulassungsorganisation bzw. –behörde des Kunden am jeweiligen Aufstellungsort
die Bewertung der sicherheitstechnischen Ausrüstung, die Betriebsdruckprobe sowie
die Anmeldung bei der zuständigen Behörde zu erfolgen. Die dafür notwendigen
Unterlagen werden vom Werk gestellt.

Kesselausrüstung
Die Kesselausrüstung besteht aus Rauchkammer mit Zentralverschluss, Schornstein,
Saugzuganlage, Rost, Aschekasten, Kesselverkleidung mit Isolierung, sowie die
komplette Verrohrung der Anlage. Die Kesselteile sind schwarz (RAL 9900) lackiert.

Führerhaus
Das Führerhaus ist aus stabilen Winkelprofilen, sowie 2,0mm bzw., 3,0mm
verzinktem Stahlblech. Alle Teile sind genietet. Das Führerhaus ist in moosgrün
(RAL 6005) lackiert. Innen ist das Führerhaus lichtgrau(RAL 7035) lackiert.
Die Fenster sind nicht verglast.
Muster
Muster

Sandstreueinrichtung

Die Lok ist mit einer hebelbedienten Sandstreueinrichtung ausgerüstet. Die
Sandfallrohre verlaufen zu beiden Seiten der Lok mittig zu den Rädern.
